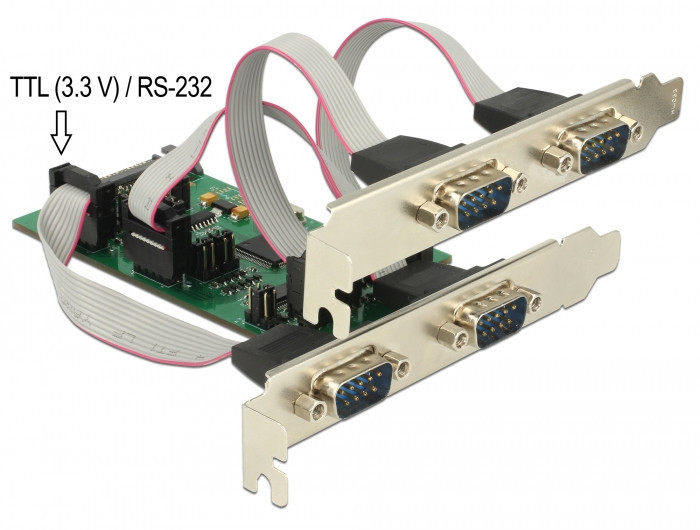

Delock PCI Express Kártya > 3 x soros RS-232 + 1 x TTL 3,3 V / RS-232 tápellátással

A Delock PCI Express kártyája három külső RS-232 porttal és egy TTL 3,3 V / RS-232-os porttal bővíti a számítógépet. Ehhez a kártyához különböző eszközök, például átjárók, plotterek, nyomtatók, vonalhosszabbítók, kis méretű számítógéphez csatlakoztatható hardwarek (dongle) vagy beágyazott modulok, felhasználás helyén programozható logikai kapumátrixok (FPGA), vezérlők stb. csatlakoztathatók. A csatlakoztatott eszközök számára igény szerint 5 V vagy 12 V feszültséget biztosíthat. A tartozékként kapott alacsony profilú konzolokkal egy Mini-PC-be is behelyezheti a PCI Express-kártyát.


Műszaki adatok
Csatlakozó:
külső:
3 x soros RS-232 DB9 dugó
1 x soros TTL 3,3 V / RS-232 DB9 dugó
belső:
1 x PCI Express x1, V1.1
1 x SATA tápcsatlakozó
Lapkakészlet: WCH384L
Az 5 V és 12 V feszültséget jumper segítségével lehet beállítani minden csatlakozó
esetében (1 és 9 sz. tű).
Jelek: DCD/12V/5V, TxD, RxD, RTS, CTS, DTR, DSR, GND, RI/12V/5V
Adatátviteli sebesség:
Legfeljebb 230 Kbps RS-232
Legfeljebb 921 Kbps TTL
FIFO: 128 bájt
Áramlás vezérlő: nincs, Xon/Xoff, RTS/CTS
Szünetek: 1, 1,5, 2
Adatbitek: 4, 5, 6, 7, 8
Paritás: páros, páratlan, nincs, jel, tér (köz)
16C950 UART-kompatibilis
Méretek (H x Sz x M): kb. 125 x 66 x 22 mm


Rendszerkövetelmények
Windows 7/7-64/8.1/8.1-64/10/10-64
PC egy szabad PCI Express illesztőhellyel és egy hátsó nyílással
Tápellátás szabad SATA csatlakozókkal


A csomag tartalma
PCI Express kártya
2 x kisméretű konzol
11 x jumper
CD lemez illesztőprogrammal
Használati utasítás


Csomag
Retail Box
Gyártó: Delock
Szélesség cm: 15
Hosszúság cm: 21,5
Magasság cm: 3
