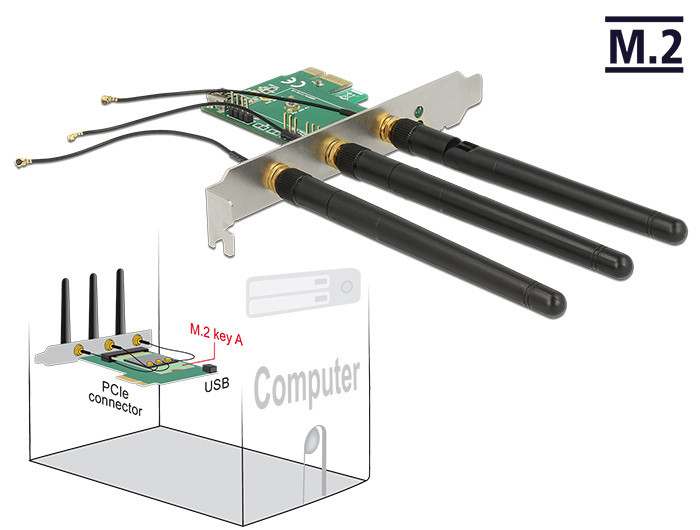

Delock PCI Express-kártya > 1 x belso A formátumú M.2 nyílással, 3 külso antennával - alacsony profi

Ez a Delock PCI Express-kártya egy A formátumú M.2 nyílással bővíti ki a számítógépét. USB- és PCIe-jelekkel rendelkező különféle M.2 modulok helyezhetők a kártyába. Az M.2 aljzaton A vagy E formátumú csatoló használható (pl. WLAN, Bluetooth, GNSS, 3G, HSPA és NFC modulok). Ezenkívül egy modul mindkét funkciója használható, amennyiben a modul például rendelkezik WLAN és Bluetooth funkcióval. Az USB-modulokat a kártya USB-csatolóján keresztül lehet csatlakoztatni a rendszerhez. Ha szükséges, az antenna és az antennakábelek módosíthatók (például amikor a behelyezett modul más RF-csatlakozókkal rendelkezik).


Műszaki adatok
Csatlakozó:
1 x 67 tűs M.2 A-kulcs nyílás
1 x PCI Express x1
1 x USB 2.0 Mini-B típusú hüvely (az M.2 USB-modulokhoz)
1 x USB 2.0-s csatlakozósor (az M.2 USB-modulokhoz)
3 x MHF-csatlakozódugó (antennakábel)
Csatolófelület: PCIe + USB
A következő formátumú M.2 modulokhoz megfelelő: 3042, 3030, 2242
és 2230 A nyílással vagy A+E nyílással PCIe és USB alapján
Az összetevők maximális magassága a modulon:
A kétoldalas összeszerelt modulok 1,5 mm-es alkalmazása támogatott
Antenna
Erősítés: 2 dBi
Frekvenciatartomány: 2,4 GHz és 5 GHz
Impedancia: 50 Ohm
VSWR: 2,0
Polarizáció: lineáris
2 x áthidaló az USB-/PCIe-jelek aktiválásához és kikapcsolásához
2 x LED jelzőfény
Mindegyik nyíláskeret 3 x nyílással rendelkezik az antennacsatlakozóhoz
Operációs rendszertől független, illesztőprogram telepítése nem szükséges


Rendszerkövetelmények
PC egy szabad PCI Express illesztőhellyel


A csomag tartalma
PCI Express kártya
Kisméretű konzol
3 x antenna (RP-SMA csatlakozódugó)
1 x USB-kábel A-típusú USB-csatlakozódugóval, Mini-B csatlakozódugóval,
hosszúsága kb. 1 m
Használati utasítás


Csomag
Retail Box
Gyártó: Delock
Szélesség cm: 15
Hosszúság cm: 20,5
Magasság cm: 3
